Beyond Speed: come gli ingranaggi ad alta velocità stanno rivoluzionando i macchinari moderni

I. Introduzione

La ricerca incessante di efficienza e prestazioni nei macchinari moderni ha spinto i confini della progettazione ingegneristica. Dal ruggito di un motore a reazione al ronzio di una turbina della centrale elettrica, la capacità di trasmettere la potenza in modo affidabile ed efficiente a velocità di rotazione sempre crescente è fondamentale. Questa richiesta ha posto ingranaggi di trasmissione ad alta velocità in prima linea nell'innovazione meccanica. Questi non sono semplicemente ingranaggi che girano velocemente; Sono componenti meticolosamente progettati progettati per funzionare in modo efficace e affidabile in condizioni estreme, in cui i progetti di ingranaggi convenzionali fallirebbero rapidamente.

Gli ingranaggi di trasmissione ad alta velocità sono abilitanti fondamentali del progresso tecnologico. Facilitano una maggiore densità di potenza, consentendo di trasmettere più potenza attraverso componenti più piccoli e più leggeri. Ciò si traduce direttamente in una migliore efficienza in vari settori, tra cui settori automobilistici aerospaziale, generazione di energia e ad alte prestazioni. Riducendo le dimensioni complessive e il peso dei macchinari, questi ingranaggi contribuiscono a sistemi più compatti, efficienti dal carburante e agili. Questo articolo approfondirà i principi fondamentali, le intricate considerazioni di progettazione, le tecniche di produzione avanzate, le diverse applicazioni e le interessanti tendenze future che modellano il mondo degli ingranaggi di trasmissione ad alta velocità.

Ii. Fondamenti di trasmissione degli ingranaggi

A. Principi di attrezzatura di base

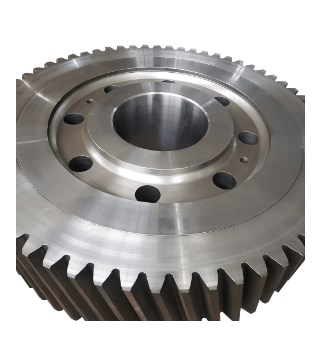

Nel loro nucleo, gli ingranaggi sono componenti meccanici con denti che si intrecciano per trasmettere il movimento rotante e la coppia da un albero all'altro. Comprensione della terminologia degli attrezzi di base è cruciale: il Circolo del tono è il cerchio teorico su cui rotolano gli ingranaggi di accoppiamento senza scivolare; IL modulo definisce la dimensione dei denti degli ingranaggi; IL angolo di pressione detta l'angolo in cui la forza viene trasmessa tra i denti meshing; e il Angolo dell'elica (per gli ingranaggi elicoidali) si riferisce all'angolo dei denti rispetto all'asse del marcia. Mentre esistono vari tipi di marcia, ingranaggi elicoidali sono prevalentemente utilizzati in applicazioni ad alta velocità a causa del loro funzionamento più fluido e più silenzioso e una maggiore capacità di trasporto del carico rispetto agli ingranaggi di sperone. IL Rapporto di attrezzatura determina la riduzione o l'aumento della velocità, mentre il trasmissione di coppia La capacità definisce la quantità di forza di rotazione che può essere trasferita.

B. Sfide ad alta velocità

Gli ingranaggi operativi ad alte velocità di rotazione introducono una serie unica di formidabili sfide:

1. Aumentati carichi e vibrazioni dinamiche: Con l'aumentare delle velocità, anche le imperfezioni o disallineamenti minori possono portare a forze dinamiche significative, causEo vibrazioni e rumore eccessive.
2. Generazione di calore e gestione termica: L'attrito tra i denti di meshing e la soffocamento dell'olio all'interno del cambio generano un calore sostanziale. Una gestione termica efficace è fondamentale per prevenire il degrado dei materiali e la rottura del lubrificante.
3. Riduzione del rumore: L'operazione ad alta velocità produce intrinsecamente più rumore. La progettazione per un funzionamento silenzioso è essenziale, soprattutto in applicazioni come l'aerospaziale.
4. Sfide di lubrificazione: Mantenere un film di lubrificante adeguato tra i denti in rapido movimento diventa difficile. Problemi come il petrolio (dove l'olio stesso genera resistenza e calore) e garantire uno spessore di film sufficiente per prevenire il contatto da metallo a metallo sono fondamentali.
5. Affaticamento e usura del materiale: Le sollecitazioni cicliche alle alte frequenze aumentano significativamente il rischio di affaticamento del materiale. Anche l'usura della superficie, la vaiolatura e la sfregamento sono le principali preoccupazioni.
6. Requisiti di precisione di produzione: Le tolleranze per gli ingranaggi ad alta velocità sono eccezionalmente stretti. Qualsiasi deviazione può portare a insufficienza catastrofica.

Iii. Considerazioni sul design per gli ingranaggi ad alta velocità

Il superamento delle sfide dell'operazione ad alta velocità richiede progettazione e ingegneria meticolose.

A. Ottimizzazione della geometria degli ingranaggi

L'ottimizzazione della geometria degli ingranaggi è fondamentale per un funzionamento ad alta velocità liscio, efficiente e resistente:

• Modifica del profilo: Tecniche come rilievo punta E sollievo alla radice vengono applicati al profilo del dente per garantire il coinvolgimento e il disimpegno più fluidi, riducendo i carichi di impatto e il rumore.
• Modifica del lead: Per gli ingranaggi elicoidali, lievi modifiche all'angolo dell'elica lungo la lunghezza del dente possono compensare le deflessioni sotto carico, garantendo un contatto uniforme.
• Selezione dell'angolo dell'elica: Un angolo di elica ottimale per gli ingranaggi elicoidali bilancia la distribuzione del carico, la spinta assiale e le caratteristiche del rumore.
• Ottimizzazione dell'angolo di pressione: L'angolo di pressione influenza la resistenza del dente, le sollecitazioni di contatto e il rumore. Una selezione attenta è vitale.
• Analisi dei contatti con i denti (TCA): Le simulazioni software avanzate vengono utilizzate per analizzare i modelli di contatto tra i denti meshing, garantendo la distribuzione uniforme del carico attraverso il fianco del dente e prevenendo le concentrazioni di stress localizzate.

B. Selezione del materiale

La scelta del materiale è fondamentale per le prestazioni e la longevità di un marcia ad alta velocità:

• Acciai ad alta resistenza: Acciai specializzati come acciai in carburi (ad esempio, AISI 9310, 8620) e acciai nitriding sono comunemente usati per la loro eccellente resistenza al nucleo e la capacità di ottenere un'elevata durezza superficiale.
• Tecniche di indurimento superficiale: Processi come Carburazione (Introduzione di carbonio in superficie per durezza), nitriding (Introduzione di azoto per durezza superficiale e resistenza all'usura) e Indurimento a induzione (Riscaldamento e tempra localizzati) Creare un caso duro e resistente all'usura mantenendo un nucleo duro e duttile.
• Materiali leggeri: Per le applicazioni in cui il peso è fondamentale, come aerospaziale, leghe avanzate o addirittura compositi vengono esplorati, sebbene presentino le proprie sfide manifatturiere e delle prestazioni.
• Considerazioni: Le proprietà del materiale chiave per gli ingranaggi ad alta velocità includono alti forza a fatica (resistenza al carico ciclico), superiore resistenza all'usura , adeguato tenacità (resistenza alla frattura) e stabilità termica (Mantenimento di proprietà a temperature elevate).

C. Sistemi di lubrificazione

La lubrificazione efficace è la linfa vitale degli ingranaggi ad alta velocità, nella gestione dell'attrito, del calore e dell'usura:

• LUBRIZIONE DI MISTURA OLIO: Una sottile nebbia di olio è diretta sulla rete di ingranaggi, adatta per carichi più leggeri e velocità più basse all'interno dell'intervallo ad alta velocità.
• Jet Lubrition: I getti di olio ad alta pressione sono rivolti con precisione ai denti meshing, garantendo lubrificazione e raffreddamento diretti ed efficaci. Questo è comune nelle applicazioni esigenti.
• Lubrificazione a spruzzo a olio: Simile alla lubrificazione del getto ma con un motivo a spruzzo più ampio.
• Selezione lubrificante: La scelta del lubrificante è fondamentale, considerando la sua viscosità (resistenza al flusso), la presenza di specifica additivi (ad es. Anti-astratto, pressione estrema) e la sua Proprietà termiche (stabilità ad alte temperature).
• Sistemi di filtrazione e raffreddamento: I sistemi integrati sono essenziali per rimuovere i contaminanti dall'olio e dissipare il calore, mantenendo prestazioni ottimali del lubrificante.

D. Selezione del cuscinetto

I cuscinetti supportano gli alberi rotanti e devono resistere ad alte velocità e carichi:

• Cuscinetti idrodinamici: Questi cuscinetti si basano su un film d'olio pressurizzato per separare l'albero dalla superficie del cuscinetto, offrendo un'eccellente capacità di carico e smorzamento ad alta velocità.
• Cuscinetti degli elementi rotanti: Vengono utilizzati tipi ad alta precisione e ad alta velocità (ad es. Cuscinetti angolari a sfere di contatto, cuscinetti cilindrici), spesso con sfere ceramiche per attrito ridotto e capacità di velocità più elevata.
• Cuscinetti magnetici attivi: Per velocità estreme, il contatto zero e il posizionamento preciso dell'albero, vengono impiegati cuscinetti magnetici attivi, usando forze elettromagnetiche per levitare e controllare l'albero.

E. abitazioni e rigidità del sistema

L'alloggiamento degli ingranaggi e il sistema generale devono essere progettati per la massima rigidità per prevenire il disallineamento e il controllo delle vibrazioni:

• Minimizzare la deflessione e il disallineamento: Disegni di alloggiamento rigidi e lavorazione precisa assicurano che gli alberi e gli ingranaggi rimangano accuratamente allineati in carichi operativi.
• Vibrazione smorzamento e isolamento: I materiali e i progetti strutturali che assorbono o isolano le vibrazioni sono incorporati per ridurre il rumore e prevenire la risonanza.
• Gestione dell'espansione termica: Man mano che i componenti si riscaldano, si espandono. Il design deve tenere conto dell'espansione termica differenziale tra ingranaggi, alberi e alloggi per mantenere autorizzazioni e allineamento.

IV. Controllo manifatturiero e di qualità

Le prestazioni di ingranaggi ad alta velocità sono incernierati sulla produzione di precisione ultra-alta e un rigoroso controllo di qualità.

A. Macchinatura di precisione

Il raggiungimento della precisione richiesta prevede processi di lavorazione avanzata:

• Attrezzatura e modellatura: Inizialmente ruvida e semifinanza dei denti degli ingranaggi.
• Rettifica degli ingranaggi: Un processo di finitura critico che rimuove piccole quantità di materiale per ottenere profili di denti precisi e finiture superficiali. Questo include formare macinazione (usando una ruota di macinazione a forma di profilo del dente) e macinazione generativa (dove la ruota di macinazione simula un ingranaggio di accoppiamento).
• Processi superfiniti: Tecniche come affinare and lapping vengono utilizzati per ottenere finiture superficiali estremamente lisce, riducendo l'attrito e migliorando i motivi di contatto.

B. Processi di trattamento termico

Dopo la lavorazione, vengono applicati trattamenti di calore per migliorare le proprietà del materiale:

• Carburazione: Un processo termochimico che diffonde carbonio nella superficie dell'acciaio, seguito da tempra e tempera, per creare un caso duro e resistente all'usura.
• Nitriding: Un processo a temperatura inferiore che diffonde azoto nella superficie dell'acciaio, formando nitruri duri che migliorano la durezza superficiale, la resistenza all'usura e la resistenza a fatica con una distorsione minima.
• Indurimento induzione: Utilizza l'induzione elettromagnetica per calmare rapidamente e spedire le aree specifiche dell'ingranaggio, consentendo l'indurimento localizzato.

C. Controllo e ispezione della qualità

Un'ispezione rigorosa garantisce che ogni marcia soddisfi le specifiche impegnative:

• Metrologia degli ingranaggi: Strumenti avanzati come Coordinare le macchine di misurazione (CMM) e dedicato tester rotolanti per ingranaggi vengono utilizzati per misurare con precisione la geometria dei denti, il piombo, il profilo e il runout.
• Test non distruttivi (NDT): Tecniche come Ispezione a particelle magnetiche (per rilevare le crepe superficiali) e Test ad ultrasuoni (per rilevare i difetti interni) vengono impiegati per garantire l'integrità del materiale senza danneggiare il componente.
• Bilanciamento dei componenti rotanti: Gli ingranaggi ad alta velocità e gli alberi associati devono essere bilanciati dinamicamente per ridurre al minimo le vibrazioni e garantire un funzionamento regolare.

V. Applicazioni di ingranaggi di trasmissione ad alta velocità

Gli ingranaggi di trasmissione ad alta velocità sono indispensabili in una vasta gamma di settori in cui le prestazioni e l'efficienza sono fondamentali.

A. Aerospace

L'industria aerospaziale è un ottimo esempio di dove sono fondamentali gli ingranaggi ad alta velocità:

• Motori dell'aeromobile: Nei motori turbofan e turbopropulsori, i cambi sono essenziali per collegare la turbina ad alta velocità alla ventola o all'elica di velocità più lenta, ottimizzando l'efficienza.
• Trasmissioni di elicotteri: Questi cambi complessi trasmettono l'alimentazione dal motore ai rotori principali e di coda, che richiedono un'affidabilità eccezionale e una densità di potenza.
• Unità di potenza ausiliaria (APU): I piccoli motori a turbina a gas su aeromobili che forniscono energia per le operazioni di avvio e di terra utilizzano anche ingranaggi ad alta velocità.

B. Generazione di energia

Nel settore energetico, questi ingranaggi sono fondamentali per convertire l'energia di rotazione ad alta velocità:

• Turbine a gas: I cambi ad alta velocità collegano le turbine a gas ai generatori, abbassando l'alta velocità di rotazione della turbina alla velocità sincrona richiesta dalla griglia elettrica.
• Turbine a vapore: Simile alle turbine a gas, i cambi vengono utilizzati per abbinare la velocità della turbina al generatore.
• Campo a turbina eolica: Mentre il rotore principale funziona a velocità più basse, alcune fasi all'interno del cambio di grandi turbine eoliche possono coinvolgere gli ingranaggi ad alta velocità.

C. Automotive

Le applicazioni automobilistiche ad alte prestazioni ed emergenti si basano sempre più su questi ingranaggi:

• Veicoli ad alte prestazioni: Nelle auto da corsa e supercar, i cambi specializzati sono progettati per gestire velocità e uscite di alimentazione estreme.
• Drivetrains per veicoli elettrici (EV): Poiché i motori elettrici spesso funzionano a giri molto elevati per un'efficienza ottimale, gli ingranaggi di riduzione ad alta velocità sono cruciali per abbinare la velocità del motore a ruota.

D. Macchine industriali

Numerose applicazioni industriali beneficiano dell'efficienza e della densità di potenza degli ingranaggi ad alta velocità:

• Compressori: Utilizzato in vari settori (ad es. Olio e gas, HVAC) per guidare compressori centrifughi ad alta velocità.
• Pompe: Gli ingranaggi ad alta velocità possono guidare pompe specializzate per il trasferimento di fluidi nei processi industriali.
• Machine Tools: Le macchine utensili di precisione incorporano spesso cambi di mandrino ad alta velocità per operazioni di lavorazione ad alta velocità.
• Test rig: Nella ricerca e sviluppo, i cambi ad alta velocità sono componenti fondamentali delle piattaforme di prova progettate per simulare le condizioni operative del mondo reale per vari macchinari.

Vi. Tendenze e innovazioni future

Il campo degli ingranaggi di trasmissione ad alta velocità è in continua evoluzione, guidato dalla domanda di prestazioni, efficienza e affidabilità ancora maggiori.

A. Materiali avanzati

La ricerca sui nuovi materiali promette di spingere ulteriormente i confini:

• Ingranaggi in ceramica: Offrendo una durezza eccezionale, resistenza all'usura e capacità ad alta temperatura, vengono esplorati gli ingranaggi in ceramica per applicazioni estreme in cui gli acciai tradizionali non sono all'altezza.
• Compositi avanzati: I compositi leggeri e ad alta resistenza potrebbero rivoluzionare la progettazione degli ingranaggi, in particolare per le applicazioni sensibili al peso.
• Produzione additiva (stampa 3D): Questa tecnologia consente la creazione di geometrie di ingranaggi complessi impossibili con la lavorazione tradizionale, potenzialmente consentendo strutture interne ottimizzate e caratteristiche integrate.

B. Monitoraggio di ingranaggi/condizioni intelligenti

L'integrazione dell'intelligenza nei sistemi di marcia è una tendenza significativa:

• Sensori integrati: Incorporare i sensori direttamente negli ingranaggi o nei cambi per monitorare i parametri come temperatura, vibrazione e sforzo in tempo reale.
• Manutenzione predittiva e diagnostica guidata dall'IA: I dati di questi sensori, combinati con intelligenza artificiale e apprendimento automatico, possono prevedere potenziali guasti prima che si verifichino, consentendo la manutenzione proattiva e minimizzando i tempi di inattività.

C. Tecnologie di riduzione del rumore e delle vibrazioni

Gli sforzi in corso mirano a rendere gli ingranaggi ad alta velocità più silenziosi e più fluidi:

• Controllo del rumore attivo: Utilizzo delle onde sonore anti-fase per annullare il rumore degli ingranaggi.
• Materiali di smorzamento avanzato: Sviluppare nuovi materiali e progetti strutturali che assorbono e dissipano più efficacemente le vibrazioni.

D. trasgressori ibridi ed elettrici

Lo spostamento verso l'elettrificazione sta influenzando la progettazione degli ingranaggi:

• Ottimizzazione per le caratteristiche del motore elettrico: Gli ingranaggi vengono progettati specificamente per interfacciarsi con le caratteristiche uniche della torreggio di velocità dei motori elettrici, spesso richiedono velocità di ingresso più elevate e diversi rapporti di riduzione.
• Integrazione con elettronica di potenza: Integrazione più stretta tra sistemi di ingranaggi meccanici e unità di controllo elettronico per prestazioni e efficienza ottimizzate.

Vii. Conclusione

Gli ingranaggi di trasmissione ad alta velocità rappresentano un apice di ingegneria meccanica, incarnazione di precisione, scienza dei materiali e produzione avanzata. Sono componenti fondamentali che consentono l'elevata densità, l'efficienza e le prestazioni richieste dai macchinari moderni in diversi settori. Dal mitigare i carichi dinamici e la gestione delle sfide termiche alla selezione di materiali avanzati e all'impiego di tecniche di produzione ultra-precise, ogni aspetto della loro progettazione e produzione è una testimonianza dell'eccellenza ingegneristica.

Man mano che le industrie continuano a spingere i limiti di velocità ed efficienza, il ruolo degli ingranaggi ad alta velocità crescerà solo. Con innovazioni in corso nei materiali, l'integrazione di tecnologie intelligenti per il monitoraggio delle condizioni e gli adattamenti per il panorama in evoluzione di trasmissioni ibride ed elettriche, il campo degli ingranaggi di trasmissione ad alta velocità è pronto per l'evoluzione continua, guidando la prossima generazione di macchinari ad alta prestazione. . .
