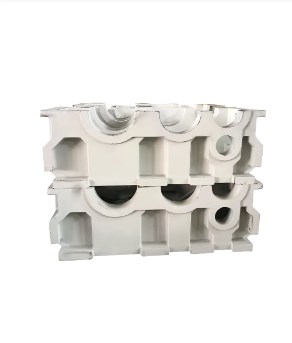

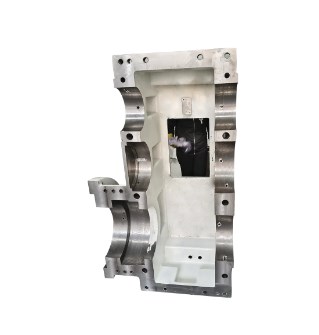

Alloggiamento del cambio: il solido guardiano del nucleo della trasmissione industriale

Nel settore delle trasmissioni industriali, i riduttori sono dispositivi fondamentali per la trasmissione di potenza e il cambio di velocità. Le loro prestazioni influiscono direttamente sull'efficienza e sulla stabilità dell'intera apparecchiatura. IL alloggiamento del cambio , fungendo da "struttura" e "guscio protettivo", svolge un ruolo cruciale, garantendo il corretto funzionamento del cambio e dell'intero sistema di trasmissione.

Posizionamento funzionale della scatola del cambio
L'alloggiamento del cambio è il componente strutturale principale del cambio e svolge molteplici funzioni critiche. Fornisce uno spazio di montaggio e posizionamento preciso per i componenti principali della trasmissione come ingranaggi, cuscinetti e alberi, garantendo che questi componenti mantengano il corretto posizionamento relativo durante il funzionamento, un prerequisito per una trasmissione fluida. L'alloggiamento fornisce tenuta e protezione, bloccando efficacemente l'ingresso di polvere, umidità e altre impurità nell'alloggiamento, impedendo che causino usura o corrosione sui componenti della trasmissione di precisione. Previene inoltre le perdite di lubrificante, mantenendo un ambiente ben lubrificato all'interno della scatola del cambio. L'alloggiamento fornisce anche un certo grado di dissipazione del calore, dissipando il calore generato durante la trasmissione degli ingranaggi per evitare che temperature eccessive influenzino le prestazioni e la durata del cambio.

Selezione del materiale dell'alloggiamento del riduttore
La scelta del materiale è fondamentale per soddisfare i requisiti dell'alloggiamento del cambio in termini di robustezza, rigidità, resistenza all'usura e costo. La ghisa è uno dei materiali per abitazioni più utilizzati. Come la ghisa grigia, offre eccellenti proprietà di fusione, che ne facilitano la lavorazione in forme di alloggiamenti complesse. Fornisce inoltre un buon smorzamento delle vibrazioni, riducendo efficacemente le vibrazioni e il rumore generati durante la trasmissione degli ingranaggi. La ghisa sferoidale offre resistenza e tenacità superiori, rendendola adatta per riduttori con requisiti di capacità di carico elevati.

Con il progresso della tecnologia industriale, alcune applicazioni di fascia alta o specializzate utilizzano anche l'acciaio fuso per le scatole del cambio. L'acciaio fuso offre resistenza e tenacità superiori rispetto alla ghisa, consentendogli di resistere a carichi e impatti maggiori. Tuttavia, il processo di fusione è relativamente complesso e il costo è più elevato.

Alcuni cambi leggeri utilizzano anche la lega di alluminio. La lega di alluminio ha una bassa densità, riducendo efficacemente il peso complessivo del cambio. Ha anche una buona conduttività termica, facilitando la dissipazione del calore. Tuttavia, la sua resistenza relativamente bassa lo rende adatto a trasmissioni con carichi minori.

Punti chiave nella progettazione strutturale dell'alloggiamento del riduttore
La progettazione strutturale di una scatola del cambio richiede una considerazione completa di molteplici fattori per garantire prestazioni e affidabilità. Innanzitutto è necessario progettare la rigidità dell’alloggiamento. Una rigidità sufficiente impedisce un'eccessiva deformazione sotto carico, impedendo che gli ingranaggi e i cuscinetti vengano disturbati nelle loro corrette posizioni di lavoro, garantendo così la precisione della trasmissione. La rigidità viene generalmente migliorata attraverso uno spessore di parete appropriato, nervature e altre caratteristiche strutturali.

In secondo luogo, la lavorabilità dell'alloggiamento deve essere progettata per facilitare la fusione, il taglio e il successivo assemblaggio. Ad esempio, la progettazione dell'alloggiamento dovrebbe dare priorità alle superfici di lavorazione per ridurre al minimo la difficoltà di lavorazione e la complessità delle attrezzature. Dovrebbero essere stabiliti riferimenti di assemblaggio e strutture di posizionamento adeguati per garantire un assemblaggio accurato di tutti i componenti.

Anche il design della lubrificazione e della tenuta dell'alloggiamento richiede un'attenta considerazione. È necessario progettare canali di lubrificazione adeguati per garantire un'erogazione regolare del lubrificante a tutte le superfici che richiedono lubrificazione. Inoltre, la struttura di tenuta deve essere affidabile per impedire perdite e l'intrusione di corpi estranei. I metodi di tenuta più comuni includono tenute a labirinto e paraolio e la scelta dovrebbe essere basata sull'ambiente operativo e sui requisiti del cambio.

Processo di produzione dell'alloggiamento del cambio
La produzione degli alloggiamenti dei riduttori comporta in genere una serie di fasi del processo, tra cui la fusione, il trattamento termico e la lavorazione meccanica. La fusione è la fase principale nella produzione di alloggi. A seconda del materiale, è possibile utilizzare la fusione in sabbia, la fusione in schiuma persa e altri metodi. Durante il processo di fusione, un controllo rigoroso dei parametri di processo, come la temperatura di fusione e la velocità di raffreddamento, è fondamentale per prevenire difetti come cavità da ritiro e crepe nell'alloggiamento.

Dopo la fusione, l'alloggiamento viene generalmente trattato termicamente, come ricottura e normalizzazione, per eliminare le sollecitazioni di fusione e migliorarne le proprietà meccaniche.

Il successivo processo di lavorazione, compresa la fresatura, l'alesatura e la foratura, è fondamentale per garantire la precisione dell'alloggiamento. Questi processi garantiscono che la planarità di tutte le superfici di montaggio, nonché la precisione dimensionale e di posizionamento di ciascun sistema di fori, soddisfino i requisiti di progettazione. Attrezzature di lavorazione e strumenti di misura ad alta precisione sono essenziali per un rigoroso controllo di qualità.

Essendo un componente chiave nei sistemi di trasmissione industriale, le prestazioni e la qualità della scatola del cambio influiscono direttamente sul funzionamento dell'intero sistema. Con il continuo progresso della tecnologia industriale, le scatole del cambio vengono costantemente sviluppate e migliorate in termini di materiali, progettazione strutturale, processi di produzione, ecc. per adattarsi alle crescenti esigenze di diversi campi e fornire una garanzia più solida per il funzionamento efficiente e stabile della trasmissione industriale.
