Perché il sedile del cuscinetto universale può diventare il nucleo del funzionamento meccanico?

Nell'enorme sistema di macchinari industriali, c'è una componente apparentemente poco appariscente ma cruciale. È come un "giunto" della macchina, supportando il funzionamento stabile dell'albero rotante e carichi e impatti complessi del cuscinetto - questo è il Sedile del cuscinetto universale . Dalle macchine utensili pesanti alle apparecchiature di automazione di precisione, dalle macchine minerarie alle turbine eoliche, quasi tutte le scene che coinvolgono il movimento rotante non possono fare a meno. ​

1. Decrittazione strutturale: la password "universale" del sedile del cuscinetto universale

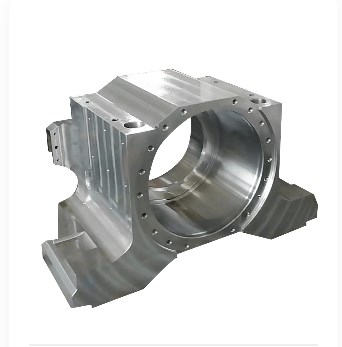

Il principale vantaggio del sedile cuscinetto universale sta nella parola "universale". Questa versatilità non è una semplice compatibilità di dimensioni, ma attraverso la squisita progettazione strutturale per ottenere l'adattamento di vari tipi di cuscinetti e ambienti di installazione. La sua struttura principale è generalmente composta da quattro parti: il corpo del sedile, la camera del cuscinetto, il dispositivo di tenuta e il foro di collegamento e ogni parte ha un mistero nascosto. ​

Il corpo del sedile è per lo più fuso in ghisa grigia o ferro duttile e alcune scene ad alta precisione utilizzeranno acciaio fuso o lega di alluminio. Con il suo eccellente assorbimento d'urto e resistenza all'usura, il materiale in ghisa può assorbire efficacemente le vibrazioni generate durante il processo di rotazione ed evitare il fallimento prematuro del cuscinetto a causa della risonanza. Nelle attrezzature con elevati requisiti per i materiali in lega leggero in alluminio soddisfano l'equilibrio di resistenza e peso attraverso la lavorazione di precisione. ​

La camera del cuscinetto è un'area chiave che si trova a diretta contatto con il cuscinetto e l'accuratezza della lavorazione del muro interno influisce direttamente sulla precisione di corsa del cuscinetto. L'errore di rotondità della camera del cuscinetto di un sedile del cuscinetto universale di alta qualità è controllato entro 0,005 mm e la rugosità superficiale raggiunge RA1.6, garantendo che l'anello esterno del cuscinetto si adatti strettamente al corpo del sedile e riducendo l'usura aggiuntiva causata dallo spazio. ​

Il dispositivo di tenuta è il "Guardian" per prolungare la vita del cuscinetto. A seconda delle condizioni di lavoro, il sedile del cuscinetto universale può essere dotato di guarnizioni di contatto (come guarnizioni dell'olio di scheletro) o guarnizioni senza contatto (come guarnizioni labirinte). In un ambiente minerario polveroso, il design a doppio sigillo può bloccare efficacemente l'intrusione delle impurità; E nei motori ad alta velocità, i sigilli a bassa frizione possono ridurre la perdita di energia.
​
Ii. Metodo di selezione: corrispondenza precisa in base alle condizioni di lavoro
Per selezionare un sedile del cuscinetto universale adatto, è necessario considerare in modo completo fattori come tipo di carico, velocità, temperatura ambiente e spazio di installazione. Questa non è un semplice "seguire la mappa", ma una profonda comprensione della logica operativa del sistema meccanico. ​
In termini di carico, gli scenari con carichi principalmente radiali (come trasportatori a cinghia) sono adatti per sedili di cuscinetti universali divisi, il cui design diviso è facile da installare e mantenere; Mentre l'attrezzatura con grandi carichi assiali (come i tamburi di gru) richiede sedili cuscinetti con anelli di spinta per disperdere il carico attraverso strutture di forza multidirezionali. ​
La velocità è un altro indicatore chiave. Quando la velocità dell'attrezzatura supera i 3000R/min, un sedile del cuscinetto ad alta precisione deve essere selezionato e combinato con bilanciamento dinamico per evitare vibrazioni e rumore causati da una forza centrifuga eccessiva. In scenari a bassa velocità e carico intenso (come i rondine), la resistenza del materiale del sedile del cuscinetto è più importante. La resistenza alla trazione del ferro duttile deve raggiungere 450 MPA o più per soddisfare le esigenze. ​
Anche l'adattabilità ambientale non può essere ignorata. In un ambiente umido o corrosivo, un sedile universale zincato o in acciaio inossidabile può migliorare significativamente la resistenza alla corrosione; In un ambiente ad alta temperatura (come un sistema di trasmissione del forno), un sedile del cuscinetto con grasso resistente alla temperatura e struttura di dissipazione del calore può funzionare stabilmente in un ambiente superiore a 150 ° C. ​

Iii. Installazione e manutenzione: la "regola d'oro" per prolungare la vita
Anche un sedile cuscinetto universale di alta qualità può abbreviare notevolmente la sua durata di servizio se è installato in modo improprio. Le "tre precisioni" durante il processo di installazione sono particolarmente importanti: posizionamento preciso, serraggio preciso e allineamento preciso. ​
Durante il posizionamento, è necessario garantire che l'errore di coassialità tra la linea centrale del sedile del cuscinetto e la linea centrale dell'albero rotante non superi 0,1 mm/m, altrimenti causerà sbilanciarsi il cuscinetto e generare calore anormale.
La funzione di autoallineamento è la "abilità unica" del sedile cuscinetto universale. Quando si verifica una leggera deviazione dell'asse durante il funzionamento dell'apparecchiatura, il sedile del cuscinetto autoallineamento può compensare automaticamente l'errore dell'angolo attraverso il contatto sferico (generalmente consentendo un angolo di deflessione di ± 1,5 °), garantendo che il cuscinetto sia sempre nello stato di sollecitazione migliore. ​
Nella manutenzione quotidiana, l'ispezione regolare della condizione di tenuta e dell'effetto di lubrificazione è la chiave. Per le attrezzature che funzionano continuamente, si consiglia di aggiungere grasso ogni 500 ore e la quantità di grasso aggiunta dovrebbe essere 1/3-1/2 del volume della cavità del cuscinetto. Troppo o troppo poco influenzerà la dissipazione del calore e l'effetto di tenuta. Allo stesso tempo, la frequenza di vibrazione del sedile del cuscinetto può essere rilevata da un monitor di vibrazioni per rilevare in anticipo potenziali guasti - in circostanze normali, l'accelerazione delle vibrazioni dovrebbe essere inferiore a 10 m/s². ​

Dalla progettazione strutturale all'innovazione tecnologica, ogni aggiornamento del sedile del cuscinetto universale ruota attorno all'obiettivo principale di "stabilità, efficienza e durata". Non è solo un sostenitore del funzionamento meccanico, ma anche un tutore dell'affidabilità delle attrezzature industriali. Nella futura ondata di manifatturieri intelligenti, questa componente apparentemente ordinaria continuerà a svolgere il suo insostituibile ruolo "congiunto" e supporterà un mondo industriale più efficiente e intelligente.
